我的三脚架便携式电台装备

文：卡尔-海因茨·克劳奇克

我是户外收音机、树莓派电脑和最近的ICOM 705的忠实粉丝。我一直想拥有最完美的gobox，以便能够在任何地方快速发送和接收。抢了就走是我的座右铭。尤其是数字模式，因此我非常喜欢。

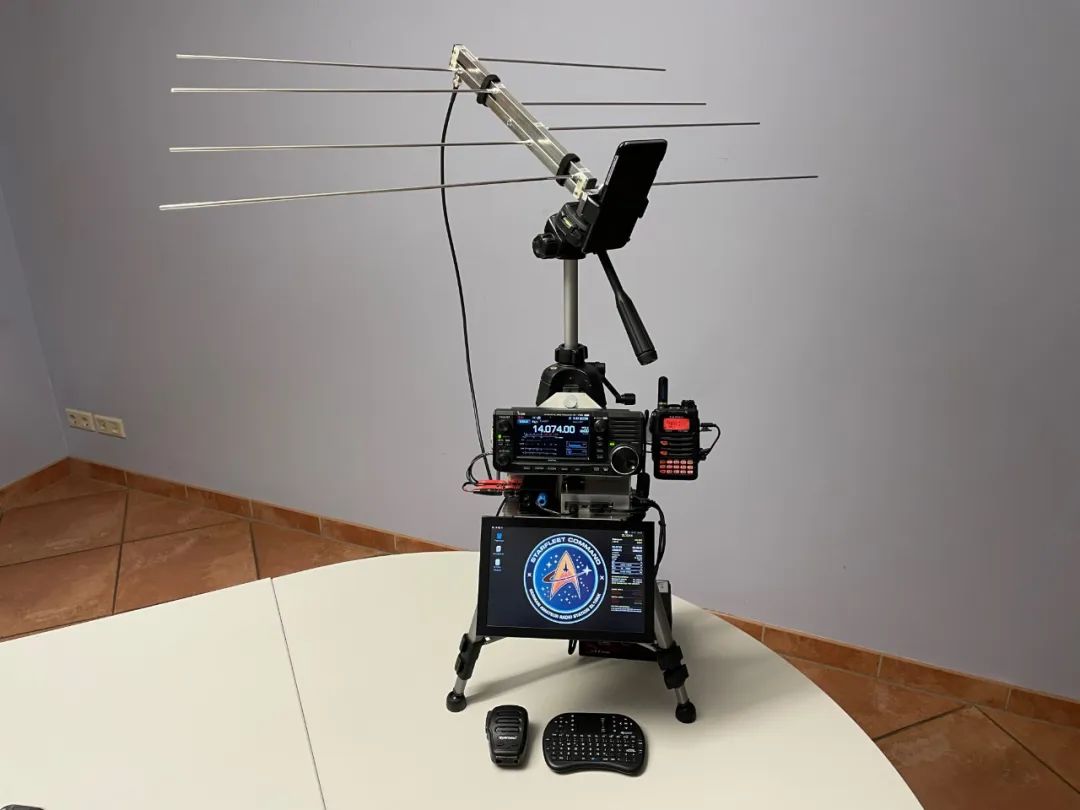

我的QRP便携式天线，HF使用的AlexLoop和VHF/UHF的LogPeriodic天线，我使用Cullmann ALPHA 2500三脚架。

很快我就有了把我的收音机和Raspberry PI4安装在上面的想法。溶液是自弯的，1.5毫米厚的铝板，用螺丝固定在三脚架的手柄上，并在侧面用电缆扎紧。

起初，我像往常一样，用iPad Pro作为键盘和显示器。iPad是树莓派自动拨号进入的WLAN热点。因此，我可以通过iPad上的VNC客户端轻松地控制树莓派。

但不知怎么的，这感觉不对。第二台电脑“只是”作为键盘和鼠标的替代品?所以，我回到了我多年前开始的地方，安装了一个额外的监视器。

这是一个相当坚固，但简单的12伏，10.1。分辨率为1280×800像素的英寸HDMI显示器。实际上，显示器有触摸，但驱动程序目前不能与PI4正常工作。但这其实并不重要，因为我总是带着一个带触控板的可折叠蓝牙小键盘和一个小蓝牙鼠标。不建议使用小于10英寸的显示器，否则某些程序无法在屏幕上显示所有功能。更大的显示器需要更多的空间。更高的分辨率需要好的眼镜，而我也不年轻了，所以这台显示器非常适合我。

对于电源，我使用一个带有太阳能电池板的12V移动电源。目前，我正在考虑获得另一个便携式电源添加到它。树莓派的电源是用一个降压转换器实现的，我把它设置在树莓派左边的黑盒里的5.1V。

对于我所有的gobox，我都使用铝板作为载体材料和支架。这是非常稳定的，其优点是所有连接到它的设备都是通过地面连接的，并且可以将热量释放到薄片上进行冷却。我还专门在ALU外壳中使用树莓派。所有这些都与最重要的连接电缆(HDMI, USB等)上的铁氧体电缆相结合，使设置非常安全，免受高频辐射和相关干扰。只要有可能，我就会在地线上再加一根电缆。这样你也可以在没有任何问题的情况下获得更高的发射功率。

天线、电源、电缆等可以很好地装在背包里，三脚架可以很好地携带，设备固定牢固。对于长途旅行，很容易和快速拧下IC-705和监视器，并单独包装它们。作为天气保护，我还是会做一个防护罩。

三脚架已经很稳定了。如果你想进一步提高稳定性，只需在三脚架的底钩上挂一个重物，比如你的背包。即使在微风中，这也足够了。

而且，在家里的棚屋里，三脚架和设备，放在桌子上，是一个很好的形象。树莓派和IC-705完美地结合在一起。我已经在我的主页上的其他文章中描述了这是如何工作的。此外，如何在Raspberry PI上安装最重要的业余无线电程序。

在我测试了我的Go-Box一段时间后(在我的小屋和室外)……

我意识到，如果将功能强大的Raspberry PI 4只用于一项任务或一种操作模式，那将是一种耻辱。所以这个想法很明显是附加更多的硬件到三脚架。

基本的想法是在FT-8的短波中进行QRV，同时启用APRS操作。为此，我安装了一个YAESU FT-70DE，并将其与Mobilinkd tn3连接到Raspi。使用Xastir并行APRS操作现在是可能的，我也可以在做FT8时在VHF/UHF上的C4FM或FM上进行QRV。在修补盒里还有一个旧的SDRplay RSP1，我把它安装在显示器的后面。所以我随身携带了一个10khz到2GHz的宽带接收器。这允许更多的实验和操作模式，如气象卫星接收，虚拟雷达的ADS-B接收，带变换器的qos -100接收等等。

为了能够在我的IC-705上使用无线麦克风，我买了一个Surecom BT麦克风2AI02-H3-B。它的质量不如原来的麦克风，但完全可以。PTT通过蓝牙工作没有任何问题。这样就避免了我不小心碰翻麦克风线缆上的支架的危险。我现在只使用带有USB加密狗的无线键盘，也喜欢用USB线直接连接所有其他设备。我的经验是，与Raspi的蓝牙连接并不总是工作得很好。电源使用12v 15A的轻型LiFePO电池。在QRP模式下，这足够进行一整天的无线电操作。作为备用，我还有一个带太阳能电池板的充电宝。树莓子的5.1V电源是用树莓子旁边黑盒子里的降压转换器制成的。
